 نگاهی بر تکنولوژیUltra Durable 2


نسخه دوم مادربردهاي با طول عمر بالا از GIGABYTE

در سال 2006 شركت GIGABYTE سري مادربردهاي با طول عمر بالاي خود را معرفي كرد. اين شركت با اين كار خود را به عنوان اولين توليد كننده مادربرد، كه به طور كامل از خازن‌هاي حالت جامد در محدوده وسيعي از محصولاتش استفاده مي‌كند معرفي نمود. امسال GIGABYTE استاندارد صنعتي جديدي را با معرفي نسخه دوم مادربرهاي با طول عمر بالا، به بازار عرضه كرده است. اين مادربردها به چوك‌هاي با هسته فريت، MOSFET هاي با RDS پايين و از خازن‌هاي حالت جامد مجهز بوده و بر پايه چيپ ست‌هاي P35/G33 طراحي و توليد شده اند. اما اين قطعات جديد چه هستند و استفاده از آن‌ها چه مزاياي را در بر خواهد داشت.

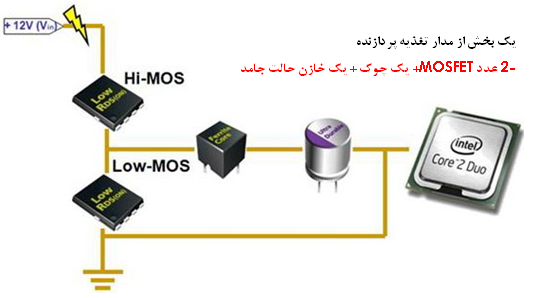

قطعات پايه براي مدار تغذيه پردازنده بر روي مادربرد

قبل از اين كه به مزاياي استفاده از نسخه دوم مادربردهاي با طول عمر بالاي GIGABYTE بپردازيم، بيايد اندكي درباره قطعات پايه مدار تغذيه مادربرد و چگونگي عملكرد آن‌ها صحبت كنيم.

در ابتداي مدار MOSFET ها قرار گرفته‌اند. MOSFET ( يا ترانزيستور نيمه رسانا‌ي اكسيد فلزي با اثر ميداني) يك كليد است كه جلوي جريان الكتريكي را گرفته و يا به آن اجازه مي‌دهد درون مدار الكتريكي جريان پيدا كند. اگر مدار در وضعيت تخليه باشد، MOSFET به عنوان يك كليد خاموش عمل كرده و  و جلوي جريان الكتريكي ورودي را سد مي‌كند تا مدار بتواند پيش از آنكه جريان الكتريكي اضافي به آن وارد شود، جريان موجود را در مدار تخليه كند.

اگر MOSFET در وضعيت روشن باشد، جريان الكتريكي از درون آن عبور كرده وارد قطعه بعدي مدار، كه با نام چوك شناخته مي شود، خواهد شد. چوك يك عنصر القايي است كه انرژي را ذخيره كرده جريان را تنظيم مي كند. سيم پيچ چوك داخل چوك از بروز تداخل‌هاي الكترومغناطيسي (EMI) و تداخل هاي فركانس‌هاي راديويي (RFI)، كه منبع تعذيه آن را ايجاد كرده و بر روي مدار تغذيه مادربرد تاثير مي‌گذارد جلوگيري مي‌كند.

جريان الكتريكي پس از چوك وارد خازن مي شود. خازن جريان الكتريكي را ذخيره كرده و آن را به قطعاتي كه به آن نياز دارند، مانند پردازنده، ارسال مي كند. براي آموختن نكات بيشتري در رابطه با خازن‌ها، مقاله قبلي ما در رابطه با "مادربردهاي با استفاده كامل از خازن‌هاي حالت جامد" را مطالعه نماييد.

نسخه دوم مادربردهاي با طول عمر بالا از GIGABYTE

حال كه يك ديد كلي از چگونگي عملكرد مدارهاي تغذيه به دست آورديم، بيايد ببينيم كه GIGABYTE چگونه طراحي سيستم مدار تغذيه نسخه دوم مادربردهاي با طول عمر بالاي خود را بهينه نموده است. استفاده از قطعات با كيفيت بالا بر روي مادربرد، عامل كليدي براي بهره مندي از يك مادربرد با طول عمر، قابليت اطمينان و ثبات بالا است. اين مساله يكي از مهمترين عوامل در طراحي مدارهاي تغذيه است كه خصوصيات برخي از مهمترين قطعات بر روي مادربرد را مشخص مي‌‌كند.

MOSFET هاي با RDS پايين

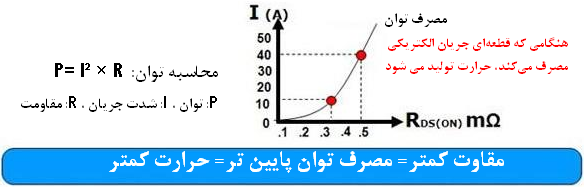

GIGABYTE تصميم به استفاده از MOSFETهاي با RDS پايين بر روي نسخه دوم مادربردهاي با طول عمر بالاي خود گرفته است. اين MOSFET هاي از انواعي هستند كه زمان كمتري را براي تغيير حالت (سوييچ كردن) نياز داشته و مي توانند در مداراتي كه ذخيره و تخليه جريان درآن‌ها با سرعت بالايي انجام مي‌شود مورد استفاده قرار بگيرند. مزاياي استفاده از اين قطعات گران قيمت اين است كه MOSFET هاي با RDS پايين دراي مصرف توان كمتري در هنگام تغير حالت هستند. در نتيجه اين قطعات مي توانند سريع‌تر سوييچ كرده و در هنگام سوييچ كردن گرماي كمتري توليد كنند.

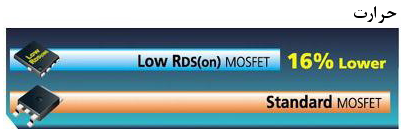

در حقيقت،‌MOSFET هاي با RDS پايين در مقايسه با MOSFET هاي معمولي تا 16 درصد حرارت كمتري توليد مي‌كنند.
